2018/03/24

AC Micro Volt Booster Act.3

UX生さん作
AC Micro Volt Booster(2号機 1000倍タイプ)
http://web1.kcn.jp/tube/MicroVolt.html
を追試を始めました。

アルミケースに入れて、仮稼動させてみました。
(DC15V 0.8A スイチングDCアダプタで電源供給。)

速報値です。(調整仕切れていない状態です。)
100Hz 1mV 入力で ほぼ 1V出力 を確認し、

EL34 PP と mW P2 の残留雑音を計測。
測定値はかなりふらついていておおよそです。

https://daikunomokichi.blogspot.jp/2017/07/act17.html
https://daikunomokichi.blogspot.jp/2013/01/trp2-act4.html
http://www.op316.com/tubes/mw/mw-12v-p2-tourer.htm

親となる測定器との組み合わせによっては、絶対値の測定には確度が少し低いかも知れませんが、左右差や、2台の比較など十分活用できると思います。

TRIO VT-125 FLATHP 3478A + AMVBVT-125 + AMVB
EL34 PP R-ch0.060mV0.068mV0.061mV
EL34 PP L-ch0.155mV0.170mV0.160mV
mW P2 R-ch0.016mV0.010mV0.008mV
mW P2 L-ch0.017mV0.010mV0.008mV









FRAplus で周波数特性を測定してみました。
1mV から 1V へブーストした時のデータです。
何が悪かったのか、60kHz前後に+4.5dBの山が出来てしまいました。
(測定時の出力は、無負荷。負荷をかければ山が小さくなるかも。

追記
03/31

FRAplus で周波数特性を測定したグラフを掲載しましたが、
測定の方法が悪かったらしく、別の方法で測定し直しています。

再度、周波数特性を測定してみました。

HEWLETT PACKARD 3325B SYNTHESIZER/FUNCTION GENERATER
TRIO VT-121  AC Voltmeter
ADVANTEST R6552 DIGITAL MULITMETER

稼動電圧は、DC15Vです。

HP3325B(最小1mV 50Ω)の出力を
VT-121(最小レンジ1mV 10MΩ、3mVレンジ使用)経由でAMVBに入れる。
VT-121の値が、1mVまたは2mVに近くなるようHP3325Bの出力を調整。
AMVBの出力を無負荷でR6552 にて測定する。

こぶがなくなりました。

 60kHz -0.3dB
 70kHz -1.1dB
 80kHz -2.2dB
 90kHz -3.4dB
100kHz -4.7dB

UX生さんのグラフと似たようなの結果となりました。








2018/03/22

東芝12AT7

CSPP第二段は、塩田さんの6V6GT CSPPを6L6-GC用にリメイクする計画です。

ドライブ段は在庫の12AX7の予定だったのですが、
塩田作例の通り12AT7が良いですよとアドバイスをもらいました。
早速、中古品の東芝製 12AT7を4本仕入れました。
必要数は2本なので2本は予備です。

2018/03/16

AC Micro Volt Booster Act.2

UX生さん作

AC Micro Volt Booster
(2号機 1000倍タイプ)

http://web1.kcn.jp/tube/MicroVolt.html

を追試を始めました。

プリント配線板は、サンハヤト
小型ユニバーサル基板 ICB-86G
を採用し、部品配置を考えました。






LCRメータで抵抗器の選択

2018/03/14

AC Micro Volt Booster

UX生さん作

AC Micro Volt Booster
(2号機 1000倍タイプ)

http://web1.kcn.jp/tube/MicroVolt.html

を追試しようと計画を立ています。


2018/03/09

CCCアダプタ act.3

FRAplusアダプターにRJ-45経由で接続するインピーダンス測定アダプター
とDC重畳用定電流アダプターで
TOEI T-1200 測定しました。

VRが100kB(33kΩ並列)なので、微調整がうまく出来ない。
100ΩのVRを追加したいです。

30.6mAにしたいのですが、30.4とか30.5にしか追い込めません。



グラフのスケールが適切ではありませんが、よく読ませていただいているOさんの
サイトと比較出来る様、そちらのスケールと合わせて有ります。

2018/03/08

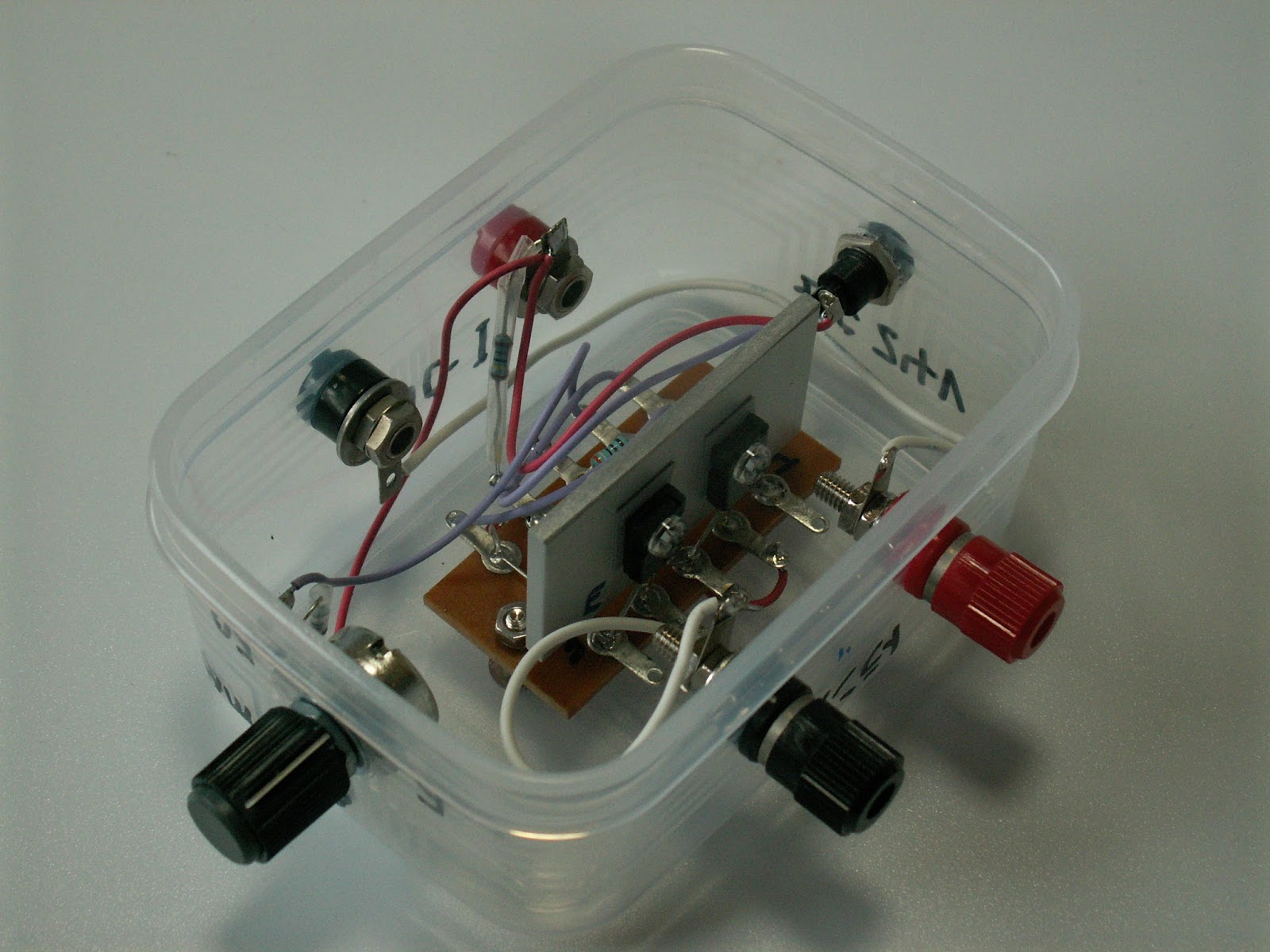

CCCアダプタ 完成

CCCアダプタ 完成
DC重畳用の定電流回路のアダプタ
Constant current circuit

ターミナル短絡時の実測では、4.42mA~55.4mAに設定できます。
ただ、温度特性がよくないみたいで、
時間と供に電流値が変化していきます。






2018/03/01

CCCアダプタ案

DC重畳用の定電流回路のアダプタ案
Constant current circuit

カレントミラー回路で考えてみました。
24V、50mA、内部抵抗10Ωなので
一次巻線抵抗450Ωまで対応。
一次巻線抵抗1,000Ωなら23mAまでとなる。

↓回路図は大間違いしています。

修正0302
