2012/10/20

WaveSpectraで遊ぶ


善本さんの
WaveSpectraを用いた歪率測定のしかた
http://homepage3.nifty.com/softone/ws/wstop.htm
を参考に、動かしてみました。
測定側は、ディスクトップWIN7_32bit+サウンドブラスターSB-XFI-SR51P
ソースは、WaveGene+古いノートパソコン+ぺるけ式FET差動バッファ式USB DAC
(Lenovo G570 4334C3Jより、なぜかこのSOTECノートパソコンがよい数値でした。なのでCD プレーヤーとして復活しました。)

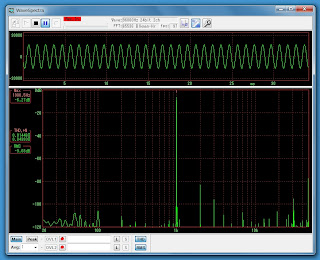

サイン波 48K 16bit 1kHz   (FFT サンプル65536 )
で DACのRCA で1.00V になるよう、WaveGeneで出力調整。
---
このDACは、低歪率の発信器として使えるのか?
---
この測定の前に、自作ファンクションジェネレーターを測ったが
ノイズだらけで、それより「かなり」良好と感じたがそれは正しいのか?
---
結局、わからない事だらけ。
最後は、自分の耳で心地よいと感じればOKなのでしょう。
せっかくなので、JK1EYPさんのサイト
http://park21.wakwak.com/~eyp/jk1eyp/amp/measure/hizumi/hizumi.htm
で紹介してある「表とグラフ」で書いてみました。
WaveGeneでソフトウエア出力調整 0.015V ---> 1.528V です。
